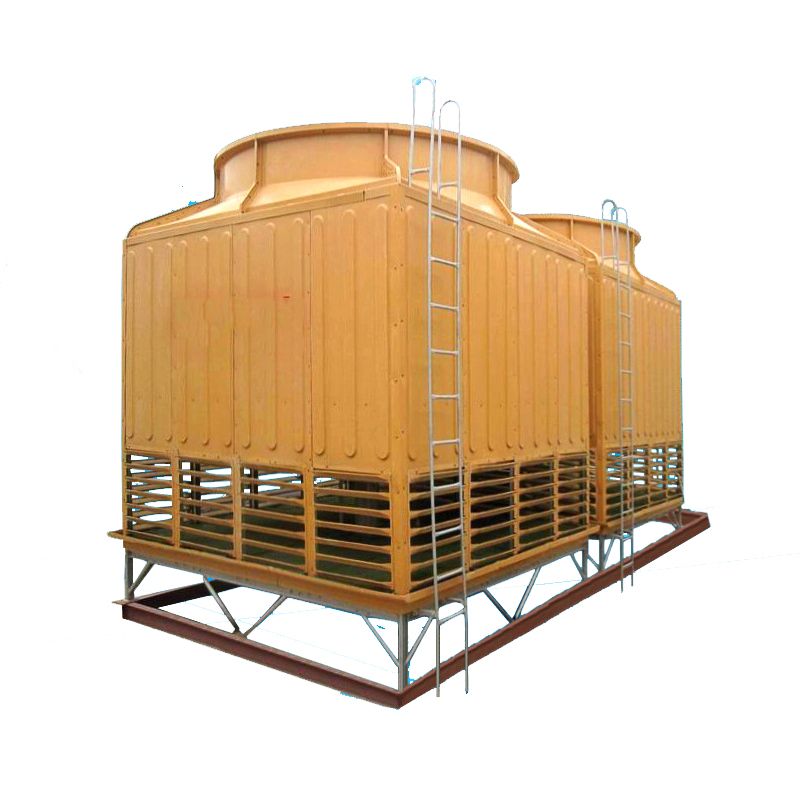

方形逆流玻璃鋼冷卻塔產品概述

機械工業部第四設計研究院設計的節能型逆流式玻璃鋼冷卻塔，是在原設計的同類塔測試數據基礎上改進設計的。本設計應用了四院獲得的“節能型玻璃鋼冷卻塔”專利（專利號：88215994.1）。該專利特點是冷卻塔風機配有變扭矩變極雙速電機，當氣溫較低時，例如晚上，電機開低速，冷卻塔噪聲可低3-5dBA。此外，用雙速電機節電顯著，多臺冷卻塔配單速電機時，為了節電當空氣溫球溫度低時，可停部分電機。仍比用雙速電機以年計多耗電40%。

雙速電機的控制柜可配套供應，也可只提供控制柜的圖紙。控制柜的價款不包括冷卻塔價款之內，須另計。

本設計還應用了四院獲得的國家專利“方形逆流式冷卻塔用斜梯形波填料片”（專利號：91216967.2）。經北京水科院和佛山實塔測試，其熱力、阻力特性均優于其它填料。

設計參數：工業塔為：空氣濕球濕度τ=28℃，進塔水溫t1=42℃，出塔水溫t2=32℃；民用塔（低溫降）：τ=28℃，t1=37℃，t2=32℃

 方形逆流冷卻塔　意義如下：

以水濕降分：

①低溫降，設計水溫度5℃（低噪聲的代碼前以D表示，超低噪聲的以CD表示）；

②中、高溫降，水溫降10-25℃，代碼前以G表示。

以冷卻塔組部分：①無水盤的（代碼最后以L表示）；

②淺水盤的（代碼最后以DP表示）；

③深水盤的（代碼最后以GP表示），深水盤的有效存水深度400mm，如要求加大水深，訂貨時須提出。

代碼中FN表示鋼結構方形的逆流式。

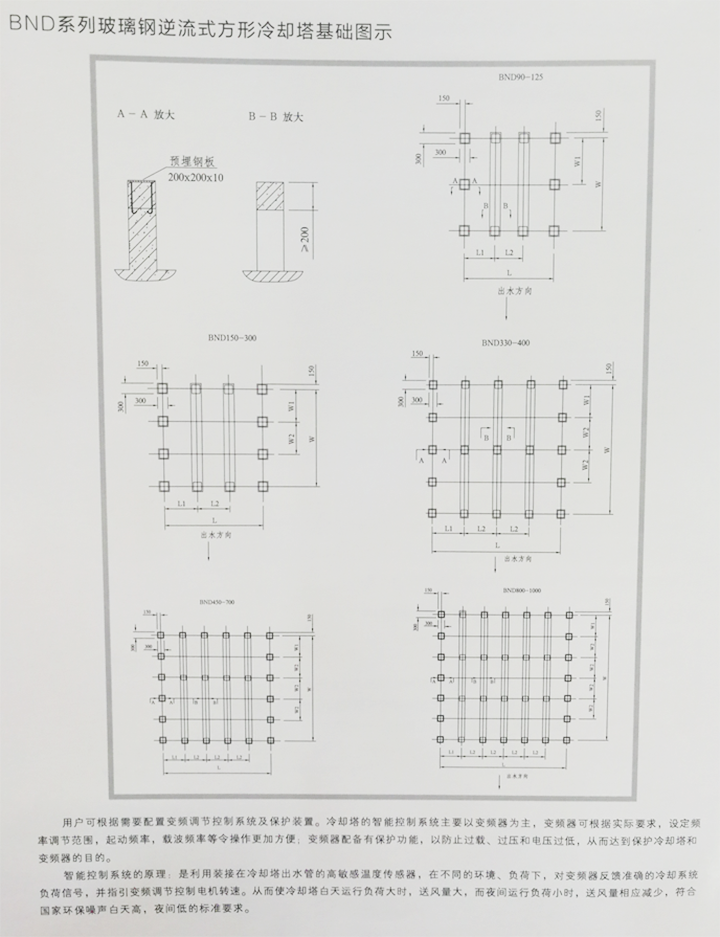

代碼中的數字表示冷卻塔的規格，也即設計工況下單臺冷卻水量，單位m3/h（立面及基礎圖所示為二臺塔，實用可單排多臺，或雙排多臺）。

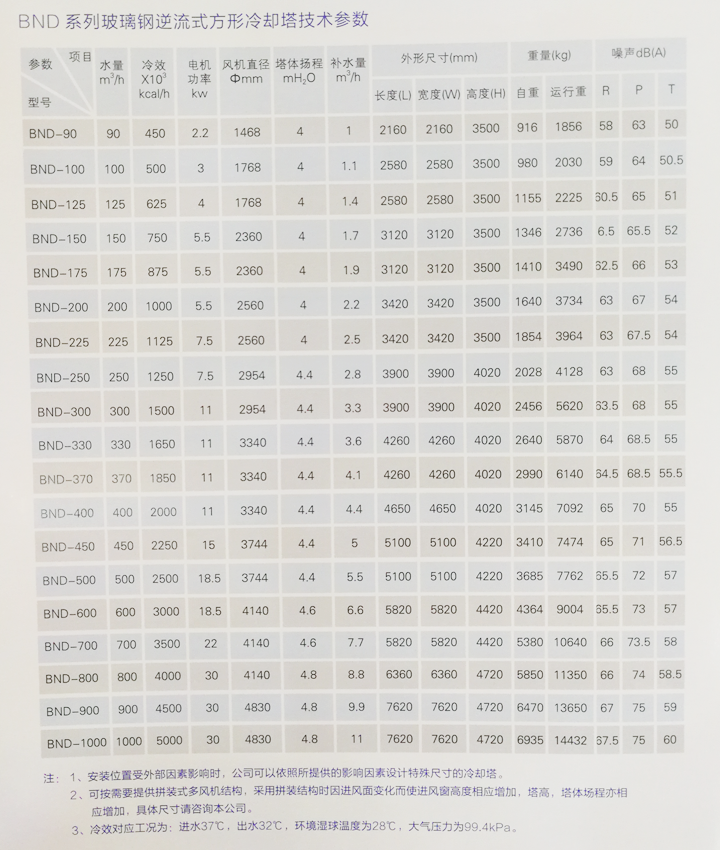

方形逆流冷卻塔主要參數
